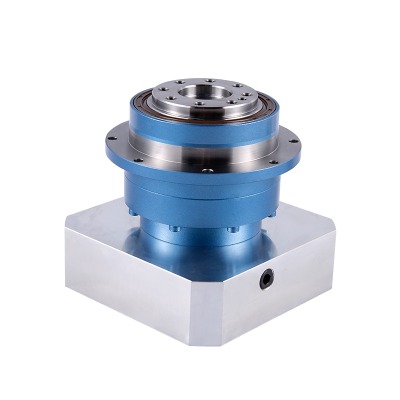

Spiraalvormige tandtransmissie Versnellingsbak Planetair verloopstuk AHL-serie voor servomotor
Planetaire reductiemiddel
Planetaire reductoren worden in veel industrieën op grote schaal gebruikt vanwege hun prestaties....
Zie DetailsIn de dynamische wereld van industriële automatisering en robotica zijn de efficiëntie en betrouwbaarheid van een systeem vaak afhankelijk van de kerncomponenten ervan. De Planetaire versnellingsbak met hoog koppel is zo'n cruciaal element, essentieel voor het leveren van kracht en precisie in een compacte vorm. Deze gids is bedoeld om het selectieproces te verduidelijken en u te helpen bij het navigeren door de belangrijkste factoren en technische specificaties om de perfecte versnellingsbak voor uw specifieke behoeften te kiezen. We behandelen de fundamentele principes van deze versnellingsbakken, verdiepen ons in kritische technische parameters, onderzoeken specifieke toepassingsscenario's voor servomotoren en robotica en bespreken ten slotte wanneer een oplossing op maat de beste weg voorwaarts is.
Een planetaire versnellingsbak, ook wel epicyclische versnellingsbak genoemd, is een geavanceerd versnellingssysteem dat gebruik maakt van een unieke opstelling van versnellingen om hoge reductieverhoudingen en uitstekende koppeloverdracht te bereiken. Het systeem bestaat uit een centraal zonnewiel, meerdere planeetwielen die rond het zonnewiel draaien, en een ringwiel met interne tanden dat het hele samenstel omsluit. Deze configuratie wordt vaak vergeleken met ons zonnestelsel, met het zonnewiel in het midden en de planeetwielen eromheen. Dankzij dit ontwerp kan de belasting worden verdeeld over meerdere planeetwielen, waardoor het koppelvermogen aanzienlijk wordt vergroot en de algehele efficiëntie van het systeem wordt verbeterd in vergelijking met traditionele versnellingsbakken met parallelle assen. Het compacte formaat van een planetaire versnellingsbak, gecombineerd met het vermogen om een enorm koppel aan te kunnen, maakt het tot een voorkeurskeuze in een breed scala aan industriële toepassingen. Hoewel een eentraps planetaire versnellingsbak een aanzienlijke reductieverhouding biedt, kunnen meerdere trappen worden gestapeld om nog hogere verhoudingen te bereiken, een gebruikelijke praktijk voor toepassingen die zeer lage uitgangssnelheden en een zeer hoog koppel vereisen.
De termijn Planetaire versnellingsbak met hoog koppel is niet alleen een marketinguitdrukking; het definieert een kritisch prestatiekenmerk. Een hoog koppel is het rotatie-equivalent van lineaire kracht. In een versnellingsbak kan het systeem een grote hoeveelheid vermogen overbrengen van een motor met hoge snelheid en laag koppel naar een motor met laag toerental en hoog koppel. Dit is van cruciaal belang voor toepassingen waarbij zware lasten moeten worden verplaatst, aanzienlijke weerstand moet worden overwonnen of snelle acceleratie en vertraging moet worden bereikt. Voor een planetaire versnellingsbak met hoog koppel voor servomotor Deze mogelijkheid vertaalt zich rechtstreeks in verbeterde machineprestaties. In een robotarm moet de versnellingsbak bijvoorbeeld voldoende koppel leveren om zware voorwerpen op te tillen en de positie tegen de zwaartekracht in te behouden zonder overmatige motorstroom. Zonder een versnellingsbak met hoog koppel zou de motor gevoelig zijn voor oververhitting en voortijdige uitval. Het compacte formaat van deze versnellingsbakken, gecombineerd met hun uitzonderlijke vermogensdichtheid, betekent dat ingenieurs kleinere, lichtere en efficiëntere machines kunnen ontwerpen zonder concessies te doen aan de sterkte en betrouwbaarheid. Het belang van een hoog koppel kan niet genoeg worden benadrukt; het is de fundamentele parameter die ervoor zorgt dat een systeem zijn beoogde functie kan uitvoeren onder de meest veeleisende omstandigheden.
Speling is een kritische factor in de prestaties van een planetaire tandwielkast, vooral bij precisietoepassingen. Het wordt gedefinieerd als de kleine hoeveelheid rotatiespeling of speling tussen de tandwieltanden. Hoewel enige speling inherent is aan elk versnellingssysteem, kan overmatige speling tot aanzienlijke problemen leiden. In een planetaire versnellingsbak met lage speling en hoog koppel zijn de productietoleranties extreem krap om deze speling te minimaliseren. De gevolgen van een hoge speling zijn onder meer onnauwkeurige positionering, trillingen tijdens bedrijf en voortijdige slijtage van de tandwieltanden. Voor toepassingen zoals CNC-bewerking, medische apparatuur en automatisch geleide voertuigen (AGV's) is elke graad van rotatienauwkeurigheid cruciaal. Een tandwielkast met lage speling zorgt voor een soepele, herhaalbare beweging, wat essentieel is voor het behoud van de integriteit van het productieproces of de precisie van een robotbeweging. Om een lage speling te bereiken, gebruiken fabrikanten vaak gespecialiseerde tandwielsnijtechnieken, precisielagers en geavanceerde assemblageprocessen. Voor een potentiële koper is het begrijpen van het belang van een lage speling essentieel om een hoogwaardige, krachtige versnellingsbak te kunnen onderscheiden van een goedkoper model.
Koppel is de belangrijkste specificatie voor een planetaire versnellingsbak. Het bepaalt de hoeveelheid rotatiekracht die de versnellingsbak kan produceren. Bij het selecteren van een versnellingsbak moet u rekening houden met twee primaire koppelwaarden: nominaal koppel en piekkoppel. Het nominale koppel is het continue koppel dat de versnellingsbak gedurende zijn hele levensduur kan overbrengen zonder oververhitting of uitval. Deze waarde wordt gebruikt voor het dimensioneren van de versnellingsbak voor normale bedrijfsomstandigheden. Het piekkoppel daarentegen is het maximale koppel dat de versnellingsbak gedurende een korte periode aankan, meestal tijdens acceleratie, vertraging of schokbelastingen. Als er geen rekening wordt gehouden met het piekkoppel, kan dit tot catastrofale storingen leiden. Het is ook belangrijk om rekening te houden met de axiale en radiale belastingen die de uitgaande as aankan, omdat deze krachten de levensduur van de lagers en tandwielen kunnen beïnvloeden. Een versnellingsbak met een hoog draagvermogen is beter bestand tegen de spanningen van zware of vrijdragende lasten. Hier is een eenvoudige vergelijking van koppeltypen:
| Koppeltype | Beschrijving | Toepassingsvoorbeeld |
| Nominaal koppel | Het continue koppel dat de versnellingsbak onder normale bedrijfsomstandigheden voor onbepaalde tijd kan verwerken. | Transportbanden met constante snelheid. |
| Piekkoppel | Het maximale koppel dat de versnellingsbak gedurende korte, onderbroken perioden kan weerstaan. | Een zware last starten en stoppen. |
| Torsiestijfheid | De weerstand van de versnellingsbak tegen vervorming onder een draaiende belasting. Een stijvere versnellingsbak zorgt voor een betere positionele nauwkeurigheid. | Precisie robotarmgewrichten. |
De overbrengingsverhouding is de verhouding tussen het ingaande toerental en het uitgaande toerental. Het is een fundamentele parameter die rechtstreeks de prestaties van het hele systeem beïnvloedt. Een hogere overbrengingsverhouding resulteert in een lager uitgaand toerental, maar een proportioneel hoger uitgaand koppel. Een versnellingsbak met een verhouding van 10:1 zal bijvoorbeeld het ingangstoerental met een factor 10 verlagen en het koppel met een factor 10 verhogen (minus efficiëntieverliezen). Het kiezen van de juiste verhouding is een cruciale afweging. Als uw toepassing een hoge snelheid vereist, heeft u een lagere overbrengingsverhouding nodig, wat op zijn beurt minder koppelvermenigvuldiging betekent. Omgekeerd, als u een zeer zware last moet verplaatsen, heeft u een hoge overbrengingsverhouding nodig om het benodigde koppel te leveren, maar dit beperkt uw maximale snelheid. Het selectieproces moet beginnen met een analyse van de snelheids- en koppelvereisten van uw toepassing. Op basis van deze behoeften kunt u vervolgens de benodigde overbrengingsverhouding berekenen. Het is ook belangrijk om rekening te houden met het aantal fasen in de versnellingsbak. Een eentraps versnellingsbak is eenvoudiger en efficiënter, maar met een meertraps versnellingsbak kunnen veel hogere verhoudingen worden bereikt in een compacte ruimte. De keuze tussen een eentraps- of meertrapsontwerp hangt af van de specifieke eisen van uw toepassing op het gebied van snelheid, koppel en voetafdruk.
De fysieke integratie van de tandwielkast in uw machine is net zo belangrijk als de technische specificaties. De afmetingen en montageconfiguratie van de versnellingsbak moeten compatibel zijn met uw motor en de beschikbare ruimte. Fabrikanten bieden verschillende montageopties, waaronder flensbevestigingen, asbevestigingen en voetsteunen. Het is van cruciaal belang om te bevestigen dat de uitgaande flens van de versnellingsbak overeenkomt met de afmetingen en het boutpatroon van uw motor om een veilige en stevige verbinding te garanderen. De ingaande as van de versnellingsbak moet ook compatibel zijn met de motoras. Een niet-passende verbinding kan leiden tot trillingen, verkeerde uitlijning en voortijdige slijtage. Bovendien moet u rekening houden met het gewicht en de afmetingen van de versnellingsbak, vooral bij toepassingen waarbij het gewicht een probleem is, zoals in de lucht- en ruimtevaart of draagbare apparatuur. Hoewel veel versnellingsbakken gestandaardiseerde afmetingen volgen, kunnen voor sommige toepassingen op maat gemaakte flenzen of adapters nodig zijn om een perfecte pasvorm te garanderen. Raadpleeg altijd de technische tekeningen en specificaties van de fabrikant voordat u een aankoop doet. De juiste fysieke pasvorm zorgt niet alleen voor een soepel montageproces, maar ook voor de langdurige betrouwbaarheid en stabiliteit van uw gehele aandrijfsysteem.
Servomotoren worden veel gebruikt in de industriële automatisering vanwege hun vermogen om nauwkeurige controle over snelheid, positie en koppel te bieden. Ze werken echter doorgaans met hoge snelheden en een laag koppel. Dit is waar een planetaire versnellingsbak met hoog koppel voor servomotor onmisbaar wordt. Door de servomotor te koppelen aan een versnellingsbak kunt u een lagere uitgangssnelheid en een aanzienlijk hoger koppel bereiken, waardoor de motor grotere en zwaardere belastingen kan aandrijven. Deze combinatie is gebruikelijk in een breed scala van industrieën. In verpakkingsmachines zorgt de versnellingsbak er bijvoorbeeld voor dat de servomotor producten snel en nauwkeurig op een transportband positioneert. In printapparatuur zorgt het voor een consistente en nauwkeurige papierinvoer. In geautomatiseerde assemblagelijnen levert het de kracht die nodig is om schroeven vast te draaien of componenten met hoge nauwkeurigheid op hun plaats te drukken. De versnellingsbak fungeert ook als reductor, waardoor de motor op het optimale hoge toerentalbereik kan draaien, waar hij het meest efficiënt is en de minste warmte produceert. De lage speling van een precisie planetaire tandwielkast is bij deze toepassingen bijzonder gunstig, omdat deze ervoor zorgt dat de hoge precisie van de servomotor niet verloren gaat tijdens de krachtoverbrenging.
Robotica vertegenwoordigt een van de meest veeleisende toepassingen voor planetaire tandwielkasten. Robotgewrichten vereisen componenten die niet alleen krachtig zijn, maar ook lichtgewicht en compact om de totale massa van de arm te minimaliseren. De hoge vermogensdichtheid van a planetaire versnellingsbak met hoog koppel voor robotica maakt het de perfecte keuze. Dankzij het ontwerp kan de versnellingsbak enorme belastingen en plotselinge richtingsveranderingen aan, wat gebruikelijk is bij robotbewegingen. Bovendien is de lage spelingsfunctie absoluut cruciaal in robotica. Elke speling of speling in de versnellingsbak zou zich direct vertalen in een onnauwkeurige positionering van de eindeffector van de robot, waardoor het onmogelijk wordt om precieze taken uit te voeren, zoals lassen, schilderen of ingewikkelde montage. De hoge torsiestijfheid van een planetaire versnellingsbak draagt ook bij aan de algehele stijfheid en herhaalbaarheid van de robot. In een robotarm worden bij elk gewricht meerdere versnellingsbakken gebruikt, en hun cumulatieve prestaties bepalen de nauwkeurigheid van de robot. Om deze reden is het selecteren van een versnellingsbak van hoge kwaliteit een investering in de algehele prestaties en betrouwbaarheid van het robotsysteem. Dankzij de versnellingsbak kan de robot complexe, herhaalbare taken snel en nauwkeurig uitvoeren, waardoor het een essentieel onderdeel is van de moderne industriële automatisering.
Hoewel er een grote verscheidenheid aan standaard versnellingsbakken op de markt verkrijgbaar is, stellen sommige toepassingen unieke eisen waaraan niet kan worden voldaan met kant-en-klare producten. In dergelijke gevallen kan een op maat gemaakte planetaire versnellingsbak met hoog koppel is de ideale oplossing. Een op maat gemaakte versnellingsbak wordt ontworpen en vervaardigd om aan de exacte specificaties van uw toepassing te voldoen. Dit kan te wijten zijn aan unieke ruimtebeperkingen, een niet-standaard motorinterface, een vereiste voor een zeer specifieke overbrengingsverhouding, of de behoefte aan een versnellingsbak die kan werken in extreme omgevingsomstandigheden, zoals hoge temperaturen, vacuüm of corrosieve omgevingen. Door samen met een fabrikant aan een oplossing op maat te werken, weet u zeker dat elk aspect van de versnellingsbak – van de gebruikte materialen tot de tandwielgeometrie – is geoptimaliseerd voor uw specifieke behoeften. Dit kan leiden tot aanzienlijke verbeteringen in efficiëntie, levensduur en algehele systeemprestaties. Hoewel de initiële investering voor een op maat gemaakte versnellingsbak hoger kan zijn, wegen de langetermijnvoordelen in termen van betrouwbaarheid en lagere onderhoudskosten vaak op tegen de initiële kosten. Hier is een vergelijking om u te helpen beslissen:
| Aspect | Standaard versnellingsbak | Aangepaste versnellingsbak |
| Beschikbaarheid | Direct uit voorraad leverbaar of met korte levertijden. | Vereist een ontwerpfase en productietijd, met langere doorlooptijden. |
| Kosten | Over het algemeen lagere initiële kosten vanwege massaproductie. | Hogere initiële investering, maar kan op de lange termijn kosteneffectiever zijn vanwege superieure prestaties en levensduur. |
| Prestatie | Voldoet aan algemene eisen, maar is mogelijk niet geoptimaliseerd voor uw specifieke toepassing. | Perfect geoptimaliseerd voor uw specifieke toepassing, vaak met superieure prestaties op het gebied van efficiëntie, precisie en duurzaamheid. |
| Flexibiliteit | Beperkt tot de beschikbare configuraties en technische specificaties. | Hoge mate van vrijheid in ontwerp, waardoor unieke maten, verhoudingen en materialen mogelijk zijn. |
De selectie van A planetaire versnellingsbak met hoog koppel is een cruciale stap in het ontwerp van elk krachtig systeem. Door de belangrijkste parameters zoals koppel, speling en overbrengingsverhouding te begrijpen, kunt u een weloverwogen beslissing nemen die de betrouwbaarheid en efficiëntie van uw systeem aanzienlijk zal beïnvloeden. Of u nu op zoek bent naar een standaardoplossing of naar een aangepast planetaire versnellingsbak met hoog koppel Door samen te werken met een expert kunt u ervoor zorgen dat u de perfecte match voor uw behoeften vindt. Een goed gekozen versnellingsbak is een investering in de prestaties, precisie en levensduur van uw toepassing.
