De ultieme gids voor haakse versnellingsbakreductoren: selectie, toepassingen en voordelen

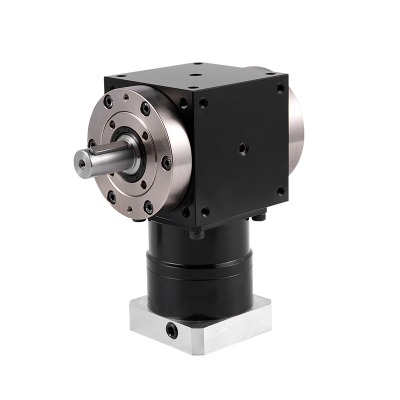

De basisbeginselen van haakse versnellingsbakreductoren begrijpen

In het hart van talloze mechanische systemen ligt een cruciaal onderdeel dat verantwoordelijk is voor het overbrengen van vermogen en het veranderen van de richting ervan: de haakse versnellingsbakreductie. Dit ingenieuze apparaat dient een tweeledig doel. In de eerste plaats verandert het de richting van het rotatievermogen met 90 graden, een noodzaak bij toepassingen met ruimtelijke beperkingen waarbij de ingaande en uitgaande assen niet lineair kunnen worden uitgelijnd. Ten tweede, en net zo belangrijk, verlaagt het de ingangssnelheid van een motor (bijvoorbeeld een elektromotor) naar een meer geschikte uitgang met een hoger koppel en een lagere snelheid voor de aangedreven apparatuur. Deze combinatie van richtingsverandering en snelheidsreductie maakt het tot een onmisbaar element in een breed scala aan industriële, automobiel- en consumententoepassingen. Het fundamentele principe omvat een reeks tandwielen (meestal kegel- of wormwielen) die in een behuizing onder een loodrechte hoek ten opzichte van elkaar zijn gemonteerd, waardoor beweging en kracht efficiënt worden overgebracht.

Kerncomponenten en constructie

De efficiëntie en duurzaamheid van een haakse versnellingsbakreductor worden bepaald door de interne componenten en hun kwaliteit. De behuizing, meestal gemaakt van gietijzer, aluminium of gehard staal, dient als een stijve structuur die de tandwielen nauwkeurig uitlijnt en beschermt tegen externe verontreinigingen. Het fungeert ook als reservoir voor smeermiddel, wat essentieel is voor het verminderen van wrijving, het afvoeren van warmte en het voorkomen van voortijdige slijtage. Binnenin vormen de versnellingen het hart van het systeem. De keuze van het versnellingstype heeft een aanzienlijke invloed op de prestatiekenmerken van het reductor.

• kegeltandwielen: Deze zijn voorzien van conisch gevormde tanden en worden in paren gebruikt. Ze staan ​​bekend om hun hoge efficiëntie en vermogen om aanzienlijke belastingen te verwerken, maar ze kunnen luidruchtiger zijn dan andere typen en vereisen een nauwkeurige uitlijning.
• Wormwielen: Deze opstelling bestaat uit een wormschroef met schroefdraad die in een wormwiel past. Het belangrijkste voordeel is de hoge reductieverhouding die in één fase kan worden bereikt en het inherente zelfremmende vermogen (waardoor achteruitrijden wordt voorkomen), hoewel vaak ten koste van een lagere efficiëntie als gevolg van hogere glijwrijving.
• Hypoïde versnellingen: Een speciale variant van conische tandwielen waarbij de assen elkaar niet snijden. Dit ontwerp zorgt ervoor dat meer tanden tegelijkertijd contact maken, wat resulteert in een soepelere, stillere werking en een hoger koppelvermogen, wat vaak wordt aangetroffen in hoogwaardige autodifferentiëlen.

Andere kritische componenten zijn onder meer afdichtingen en lagers. Hoogwaardige afdichtingen voorkomen lekkage van smeermiddel en blokkeren het binnendringen van stof, water en andere schurende deeltjes. Lagers ondersteunen de roterende assen, behouden de uitlijning en absorberen radiale en axiale belastingen, wat een directe invloed heeft op de levensduur en het geluidsniveau van de unit.

Het werkingsprincipe: hoe beweging wordt getransformeerd

De werking van een haakse versnellingsbakreductor is een elegante demonstratie van mechanisch voordeel. Rotatiekracht wordt toegepast op de ingaande as. Deze as is verbonden met het aandrijftandwiel (bijvoorbeeld het wormwiel of het kegeltandwiel). Terwijl dit tandwiel draait, grijpen de tanden in de tanden van het aangedreven tandwiel (het wormwiel of het kegeltandwiel), dat op de uitgaande as is gemonteerd. De hoek van 90 graden tussen de assen wordt bereikt door de specifieke oriëntatie van deze tandwielen. Tegelijkertijd vinden de snelheidsvermindering en koppelvermenigvuldiging plaats als gevolg van de overbrengingsverhouding - de verhouding tussen het aantal tanden op het aangedreven tandwiel en het aantal tanden op het aandrijftandwiel. Als een aandrijftandwiel met 10 tanden bijvoorbeeld ingrijpt met een aangedreven tandwiel met 30 tanden, is de overbrengingsverhouding 3:1. Dit betekent dat de uitgaande as zal roteren met een derde van de snelheid van de ingaande as, maar met ongeveer drie keer het koppel (minus efficiëntieverliezen). Deze transformatie is van cruciaal belang voor het afstemmen van de hoge snelheid en het lage koppel van gewone aandrijfmotoren zoals elektromotoren op de lage snelheid en hoge koppelvereisten van machines zoals transportbanden, mixers of lieren.

Belangrijkste voordelen van het implementeren van haakse verloopstukken in machines

De beslissing om een ​​tandwielreductor met rechte hoek te gebruiken wordt ingegeven door een overtuigende reeks voordelen die fundamentele technische uitdagingen oplossen. Het meest voor de hand liggende voordeel is de ruimtelijke efficiëntie. Door de krachtstroom opnieuw te richten, maken deze verloopstukken compactere en geoptimaliseerde machineontwerpen mogelijk, die passen in krappe ruimtes waar in-line verloopstukken onmogelijk zouden zijn. Dit is vooral waardevol in complexe systemen zoals geautomatiseerde verpakkingslijnen of in de besloten compartimenten van landbouwmachines. Bovendien consolideren ze de functionaliteit. In plaats van dat er meerdere componenten nodig zijn om eerst de snelheid te verlagen en vervolgens van richting te veranderen, vervult één enkele haakse eenheid beide taken, waardoor de aandrijflijn wordt vereenvoudigd, het aantal onderdelen wordt verminderd en potentiële faalpunten worden geminimaliseerd.

Een ander belangrijk voordeel is de veelzijdigheid in montageposities. Veel haakse versnellingsbakontwerpen bieden meerdere montageopties (op de voet gemonteerd, op een flens gemonteerd of op een as gemonteerd), waardoor ingenieurs flexibiliteit krijgen tijdens de ontwerp- en installatiefasen. Dit aanpassingsvermogen zorgt ervoor dat het verloopstuk naadloos kan worden geïntegreerd in zowel nieuwe als bestaande apparatuur. Vanuit prestatieperspectief bieden bepaalde typen, vooral wormwielreductoren, een waardevolle niet-omkeerbare of zelfremmende eigenschap. Dit betekent dat het koppel dat wordt uitgeoefend op de uitgaande as de ingaande as niet kan terugdrijven, waardoor het fungeert als een ingebouwd remmechanisme voor toepassingen zoals takels, liften en transportbanden op hellingen, wat de veiligheid en controle verbetert. Ten slotte zijn moderne haakse verloopstukken ontworpen voor hoge efficiëntie en duurzaamheid. Geavanceerde productietechnieken, hoogwaardig gelegeerd staal en geoptimaliseerde tandprofielen minimaliseren het vermogensverlies door wrijving en zorgen ervoor dat de unit zware schokbelastingen kan weerstaan ​​en duizenden uren betrouwbaar kan werken met minimaal onderhoud.

De beste haakse versnellingsbak selecteren voor uw specifieke behoeften

Het kiezen van het optimale tandwielreductiemiddel met rechte hoek is een cruciaal proces dat rechtstreeks van invloed is op de prestaties, levensduur en kosteneffectiviteit van uw toepassing. Een slechte selectie kan leiden tot voortijdige uitval, inefficiënte werking en kostbare stilstand. Het proces omvat een zorgvuldige evaluatie van verschillende belangrijke parameters om ervoor te zorgen dat het verloopstuk perfect is afgestemd op de beoogde taak.

Kritieke prestatieparameters om te evalueren

Voordat u zelfs maar over typen of modellen nadenkt, moet u eerst de operationele eisen van uw systeem definiëren.

• Ingangssnelheid (RPM) en vermogen (pk/kW): Het toerental en het vermogen van uw aandrijfmotor (motor) zijn uitgangspunten. Het reductiemiddel moet zo zijn berekend dat het het ingevoerde vermogen kan verwerken zonder oververhitting.
• Vereiste uitvoersnelheid en koppel: Bepaal de gewenste uitvoersnelheid (RPM) en het koppel (Nm of lb-ft) dat nodig is om de last aan te drijven. Dit zal de noodzakelijke reductieverhouding dicteren (Ingangstoerental / Uitgangstoerental).
• Inschakelduur: Zal het verloopstuk continu, met tussenpozen of met frequente starts/stops werken? Er moet ook rekening worden gehouden met schokbelastingen (plotselinge, intense koppelpieken), omdat hiervoor een verloopstuk met een hogere servicefactor nodig is.
• Overhangende belasting en stuwkracht: Dit zijn krachten die loodrecht (radiale belasting) of parallel (axiale belasting) op de as worden uitgeoefend. Als u het nominale draagvermogen van het verloopstuk overschrijdt, kunnen lagers en afdichtingen snel beschadigd raken.

Daarnaast is de werkomgeving van cruciaal belang. Zal het verloopstuk worden blootgesteld aan extreme temperaturen, bijtende chemicaliën, overmatig vocht of schurend stof? Deze omstandigheden schrijven vereisten voor speciale afdichtingen, coatings, behuizingsmaterialen en smeermiddelen voor.

Vergelijking van kegeltandwielen en wormwielreductoren

De keuze tussen de twee meest voorkomende typen haakse verloopstukken is van fundamenteel belang en hangt af van de afweging tussen efficiëntie en ratio. De volgende vergelijking schetst hun belangrijkste verschillen:

Kegelwielreductoren werken over het algemeen met een hoger rendement (95-98% per trap) vergeleken met wormwielreductoren. Dit komt omdat hun actie meer rolcontact en minder glijdende wrijving met zich meebrengt. Een eentraps wormwielreductor biedt daarentegen doorgaans een efficiëntiebereik van 50-90%, dat afneemt naarmate de reductieverhouding toeneemt. Wormwielreductoren blinken echter uit in het bereiken van hoge reductieverhoudingen (5:1 tot 70:1) in een enkele, compacte fase, terwijl conische tandwielen vaak beperkt zijn tot lagere verhoudingen (1:1 tot 6:1) in een enkele fase. Voor hogere verhoudingen moeten kegeltandwielen worden gecombineerd met trappen met parallelle assen, waardoor een kegel-helisch verloopstuk ontstaat, wat de afmetingen en de kosten verhoogt. Bovendien bieden wormwielopstellingen vaak de gunstige zelfremmende eigenschap, die over het algemeen niet kenmerkend is voor kegelwielen. Ten slotte kunnen reductoren met kegeltandwielen, vooral ontwerpen met rechte tanden, luider zijn, terwijl reductoren met wormwieloverbrengingen doorgaans stiller lopen.

Daarom is de beste haakse versnellingsbak voor toepassingen met hoog koppel die ook een hoog rendement vereisen, zouden vaak een afgeschuind spiraalvormig ontwerp zijn. Voor toepassingen die prioriteit geven aan een hoge reductieverhouding in een compact formaat en waar zelfremmend vermogen gewenst is, is een wormwielreductor vaak de ideale en economischere keuze.

Het verkennen van de diverse toepassingen in verschillende sectoren

Het unieke vermogen om van richting te veranderen en de snelheid te verminderen maakt de haakse versnellingsbakreductor een alomtegenwoordig onderdeel in een duizelingwekkende reeks industrieën. In de productie en materiaalbehandeling zijn ze de drijvende kracht achter transportsystemen, palletiseermachines en automatisch geleide voertuigen (AGV's). Ze leveren het nodige koppel om zware lasten te verplaatsen en passen perfect in de hoekaandrijvingen van transportlijnen. De voedingsmiddelen- en drankenindustrie vertrouwt op roestvrijstalen haakse verloopstukken voor mixers, roerwerken en bottelapparatuur, waarbij hygiëne, corrosiebestendigheid en afwasvermogen van het grootste belang zijn. Bij hernieuwbare energie zijn deze verloopstukken cruciaal in volgsystemen voor zonne-energie, waarbij de hoek van de panelen gedurende de dag wordt aangepast om de zon te volgen.

De mijnbouw- en bouwsector zijn afhankelijk van extreem robuuste en duurzame haakse verloopstukken voor het aandrijven van apparatuur zoals brekers, zeven en lieren, die onderhevig zijn aan enorme schokbelastingen en schurend stof. Een specifieke en kritische toepassing is vinden duurzame haakse tandwielkasten voor landbouwmachines zoals tractoren, maaidorsers en zaaimachines. Deze machines vereisen verloopstukken die niet alleen bestand zijn tegen een hoog koppel, maar ook tegen blootstelling aan modder, stof en extreme weersomstandigheden. Bovendien gebruikt de auto-industrie ze in differentiëlen en krachtafnemers (PTO). Zelfs alledaagse consumentenproducten, van krachtige handboormachines tot garagedeuropeners, maken gebruik van compacte haakse verloopstukken om een ​​hoog koppel te leveren in een beperkte ruimte. Deze ongelooflijke veelzijdigheid onderstreept hun fundamentele rol in de moderne mechanica.

Zorgen voor een lange levensduur: tips voor onderhoud en probleemoplossing

Goed onderhoud is de allerbelangrijkste factor bij het maximaliseren van de levensduur en betrouwbaarheid van een haakse versnellingsbakreductor. Een goed onderhouden unit kan jarenlang efficiënt functioneren, terwijl verwaarlozing kan leiden tot catastrofale storingen en ongeplande stilstand. De hoeksteen van onderhoud is smering. Het gebruik van het juiste type en kwaliteit smeermiddel, op het juiste niveau gehouden, is niet onderhandelbaar. De olie of het vet vermindert slijtage, voert warmte af en beschermt tegen corrosie. Het is van essentieel belang dat u de aanbevelingen van de fabrikant opvolgt voor het oorspronkelijke type smeermiddel en de intervallen voor het verversen of nasmeren van de olie. Voor zware omstandigheden of continu gebruik moeten deze intervallen mogelijk worden ingekort. Controleer regelmatig op lekkage van smeermiddel, wat vaak wordt aangegeven door olieophoping rond afdichtingen of de behuizing.

Veelvoorkomende problemen en diagnostische stappen

Zelfs bij goed onderhoud kunnen er problemen ontstaan. Vroegtijdige diagnose is de sleutel om te voorkomen dat kleine problemen grote reparaties worden.

• Oververhitting: Dit wordt vaak veroorzaakt door onvoldoende smering (laag oliepeil, verkeerd type smeermiddel), overbelasting of een te hoge omgevingstemperatuur. Controleer eerst de belasting en de toestand van het smeermiddel.
• Ongebruikelijk geluid (janken, knarsen, kloppen): Overmatig geluid duidt doorgaans op een probleem met de tandwielen of lagers. Zeuren kan wijzen op een verkeerde uitlijning of slijtage, terwijl slijpen vaak duidt op ernstige schade aan de tandwieltanden. Kloppen kan een teken zijn van beschadigde lagers of overmatige speling.
• Trillingen: Overmatige trillingen zijn meestal het gevolg van een verkeerde uitlijning tussen het reductiedeel en de aangedreven/aandrijvende eenheden, versleten lagers, een ongebalanceerde belasting of een beschadigde tandwieltand.
• Lekkage: Olielekken zijn meestal te wijten aan defecte afdichtingen. Identificeer de bron van het lek en vervang de afdichting onmiddellijk om verlies van smeermiddel en verontreiniging te voorkomen.

Het opzetten van een voorspellend onderhoudsprogramma, inclusief regelmatige trillingsanalyse en thermografie, kan helpen deze problemen vroegtijdig op te sporen. Voor degenen die het zich afvragen hoe u een haakse tandwielreductor op de juiste manier installeert begint het proces altijd met het zorgen voor een stevig, vlak montageoppervlak om vervorming van de behuizing te voorkomen. Assen moeten nauwkeurig worden uitgelijnd om trillingen en lagerbelasting te minimaliseren. Alle verbindingen moeten goed vastzitten en de unit moet vóór het opstarten worden gesmeerd. Het volgen van de installatiehandleiding van de fabrikant is absoluut cruciaal voor het garanderen van optimale prestaties en naleving van de garantie. Voor iedereen die zoekt Onderhoudstips voor haakse verloopstukken Het mantra is consistentie: consistente controles, consistent gebruik van de juiste smeermiddelen en consistente aandacht voor ongebruikelijke geluiden of temperaturen.

Kostenoverwegingen en sourcingfactoren

De aanschafkosten van een haakse versnellingsbakreductor vormen slechts een deel van de totale eigendomskosten. Hoewel de initiële prijs altijd een overweging is, moet deze worden afgewogen tegen factoren als de verwachte levensduur, onderhoudsvereisten en energie-efficiëntie. Een goedkoper reducer van lage kwaliteit kan een hoger uitvalpercentage hebben, wat leidt tot frequentere vervangingen en kostbare productie-uitval, waardoor het uiteindelijk duurder wordt dan een premium, betrouwbaar model. Het energieverbruik is een andere belangrijke factor. Een efficiëntere kegeltandwielreductor zal tijdens zijn levensduur bijvoorbeeld minder elektriciteit verbruiken dan een minder efficiënte wormwielreductor die dezelfde taak uitvoert, wat kan resulteren in aanzienlijke besparingen op de energiekosten.

Bij het inkopen is het van cruciaal belang om rekening te houden met de reputatie van de fabrikant op het gebied van kwaliteit, de beschikbaarheid van technische ondersteuning en de doorlooptijden voor zowel de eerste bestelling als eventuele vervangende onderdelen. Standaardisatie binnen een faciliteit kan ook de kosten verlagen door het aantal verschillende reserveonderdelen dat op voorraad moet worden gehouden, te minimaliseren. Belangrijke vragen die u kunt stellen zijn onder meer de servicefactor van het reducer (een beoordeling van het vermogen om overbelastingen aan te kunnen), de garantievoorwaarden en de beschikbaarheid van aanpassingsmogelijkheden als standaardmodellen niet aan uw specifieke eisen voldoen. Het begrijpen van de kosten van haakse snelheidsreductoren omvat deze holistische visie, waarbij initiële investeringen in evenwicht worden gebracht met operationele betrouwbaarheid en efficiëntie op de lange termijn.
