Harmonische reducer: deep-duikgids voor bewegingssystemen met een zeer nauwkeurige

Werkprincipes en prestAtie -eiGenschAppen vAn harMonische (stamGolF) reductie

Hoe het spanninGsgolFmechanisme hoge verhoudingen genereert in een compact pakket

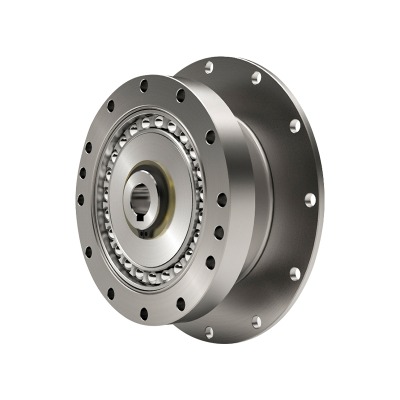

A harmonisch reductieman —Veet genaamd een rekgolfversnellingsbak - gebruikt een flexibele beker (flexspline), een stijve ring met interne tanden en een elliptische golfgenerator om reductieverhoudingen te bereiken die ongewoon hoog zijn voor de grootte en massa van de eenheid. Wanneer de golfgenerator de beker vervormt, betrekken slechts twee lobben van de flexspline de ring op elk moment, en omdat de flexspline iets minder tanden heeft dan de ring, bevordert elke rotatie van de golfgenerator betrokkenheid door een tandentellingverschil, wat een grote reductie produceert. Deze geometrie concentreert het contact in bewegende zones, die slijtage over veel tanden verspreidt en bijdraagt ​​aan gladde meshing. Het resultaat is een actuatorfase dat een uitzonderlijke positionerings precisie levert met lage terugslag, uitstekende torsiestijfheid en herhaalbare beweging, zelfs onder omkeerbelastingen.

Waarom terugslag inherent laag is en hoe dat de precisiebeweging ten goede komt

In conventionele tandwieltreinen komt terugslag voort uit de goedkeuring tussen stijve tanden. In een spanningsgolfverminderer produceren elastische vervorming en omtrek tandwikkel een bijna vooraf geladen contact dat het vrije spel dramatisch minimaliseert. Voor toepassingen die boog-minute of sub-arc-minuut herhaalbaarheid vereisen-zoals cameragimbalen, halfgeleiderafhandeling of chirurgische robotica-wordt dit kenmerk een beslissend voordeel. A Precisie -harmonische reducer lage terugslag Configuratie helpt de positie tegen koppelstoornissen en micro-vibraties vast te houden die anders zouden verzamelen als contourenfout, waardoor de controlelus hogere winsten kan gebruiken zonder spannende oscillaties.

Efficiëntie, stijfheid en levenscyclusoverwegingen

Efficiëntie is afhankelijk van verhouding, smering en belasting; Typische waarden zijn concurrerend met compacte planetaire stadia in matige verhoudingen, hoewel zeer hoge verhoudingen iets meer interne flexverliezen kunnen vertonen. Axiale en radiale stijfheid worden gevormd door lagers en kastgeometrie, terwijl torsiestijfheid de flexspline wanddikte en tandbetrokkenheidsboog weerspiegelt. De levenscyclus is sterk gebonden aan de juiste smering en temperatuurbeheer; Elastisch gestresste flexcomponenten kunnen vele duizenden uren draaien als ze worden gebruikt in gespecificeerde koppel en snelheidsenveloppen. Ontwerpers moeten rekening houden met plichtscycli met fopnieuwuente startstop en omkeerbeweging, omdat het spanningsveld in de flexspline roteert met de golfgenerator en onder vermoeidheidslimieten moeten worden gehouden.

Waar harmonische reductoren schijnen - en waar andere opties kunnen passen

Harmonische reducers blinken uit wanneer u compacte grootte, hoge verhoudingen in één fase, lage massa, zeer lage speling en consistente nauwkeurigheid tijdens de levensduur nodig hebt. Ze zijn een natuurlijke pasvorm voor gearticuleerde gewrichten, pan-tiltkoppen, precisie-indexering en collaboratieve robotpolsen. Als de toepassing continue snelle rotatie inhoudt met zware schokbelastingen of extreem hoge ingangsnelheden vereist, kunnen ontwerpers de reductor combineren met een stroomopwaartse riemfase of alternatieve architecturen overwegen. Toch levert de stamgolfbenadering in het grootste deel van de middelhoge snelheidstaken de best-in-class volumetrische efficiëntie en nauwkeurigheid per kilogram op.

Van belasting tot verhouding: een praktische gids voor Harmonische reductiekoppelberekening

Real-world vereisten vertalen in mechanische getallen

Een robuust maatsproces begint doof eenlle externe knooppunten in kaart te brengen: statisch zwaartekrachtkoppel van de payload en link, dynamisch versnellingskoppel van de gewenste bewegingsprofielen, wrijving en afdichtingsmorpe en verstoringsstoringen zoals kabelweerstand. Voeg veiligheidsfactoren toe voor onzekerheid en omvat de dienstcyclus. Het kerndoel is om ervoor te zorgen dat de reducer piek en RMS -koppels kan overbrengen zonder overmatige verwarming of vermoeidheid. De verhouding wordt vervolgens geselecteerd om de servo -motor in een gunstige snelheid -torque regio te laten werken terwijl het doelen van de resolutiedoelen voldoet. Omdat harmonische reducers zeer hoge single-fase verhoudingen bieden, kunt u vaak een kleinere motor kiezen zonder nauwkeurigheid in gevaar te brengen, op voorwaarde dat de toegestane invoersnelheid van de reductiemiddel wordt gerespecteerd.

Stapsgewijze workflow met voorbeeldvergelijkingen

• Bereken zwaartekrachtkoppel: T _g = m · g · l · cos (θ) over de gewrichtsas in het slechtste geval.
• Bereken versnellingskoppel: T _a = J · α , met J zoals weerspiegeld inertie en α als hoekversnelling.
• Sum externe knooppunten en voeg marge toe: T _opnieuw = (T _g T _a T _f ) · SF .
• Selecteer de verhouding zodat de motorsnelheid en het koppel op zijn zoete plek dalen en verifieer de limiet van de invoersnelheid van de reducer.
• Controleeer de torsiestijfheid tegen positionering en het instellen van tijddoelen.

Snapshot met illustratieve grootte

Overweeg een polsgewricht met een gereedschap van 2,5 kg met een straal van 0,25 m, gericht op 300 °/s met snelle omkeringen. Het zwaartekrachtkoppel is in het slechtste geval ongeveer 2,5 · 9,81 · 0,25 ≈ 6,13 N · m. Stel dat versnelling 3,5 N · m en wrijving nog een 0,4 N · m toevoegt. Met een veiligheidsfactor van 1,6 wordt het vereiste uitgangskoppel (6.13 3,5 0,4) · 1,6 ≈ 16,7 N · m. Kies een verhouding waarmee de motor dit na reductie kan leveren, terwijl de invoersnelheid onder limieten houdt en ervoor zorgt dat gereflecteerde inertie beheersbaar is voor controle. Controleer ten slotte continu koppel bij de RMS -plicht van het gewricht, zodat thermische limieten worden gerespecteerd over het missieprofiel.

Voorbeeld Parametertabel

De bovenstaande workflow belichaamt de geest van harmonisch reductieman Koppelberekening : kwantificeren, marge, verifieer thermisch gedrag en itereerverhouding totdat de actuator snelheid, stijfheid en nauwkeurigheidsdoelen raakt zonder oversized componenten.

Het ontwerpen van een Harmonisch reductiemiddel voor robotarm in industriële cellen

Het in kaart brengen van gezamenlijke vereisten in de kinematische keten

Een multi-axis-arm heeft meestal een afnemende koppelvereisten van basis tot pols; De eisen van de nauwkeurigheid nemen echter vaak toe in de richting van de eindeffector. Bij het selecteren van een Harmonisch reductiemiddel voor robotarm Gewrichten, de basis kan de voorkeur geven aan een hoger koppel en stijfheid voor positionele stabiliteit onder lange banden, terwijl de pols minimale terugslag en lage massa voor behendigheid vereist. De compacte axiale dimensie van de reducer helpt het massamiddelpunt van de arm dicht bij elke as te houden, waardoor de vereiste tegen-torque wordt verminderd en de energie-efficiëntie over dienstcycli wordt verbeterd met frequente starts en stops.

Beheersoverwegingen: Inertie -matching en naleving

Omdat de reductieverhouding het motorkoppel vermenigvuldigt en snelheid verdeelt, verhoogt het ook de gereflecteerde inertie van de belasting door het kwadraat van de verhouding zoals gezien door de motor. Het is essentieel om een ​​evenwicht te vinden tussen een hoge verhouding voor de resolutie en een bescheiden verhouding voor de controllability. Overmatige gereflecteerde inertie kan de conservatieve controlewinsten dwingen en de vestigingstijd verlengen. De torsie -naleving van de reducer moet worden verwerkt in het servomodel; Te weinig stijfheid kan koppelen met laadtertie en licht gedempte modi maken, terwijl een stijvere configuratie een hogere bandbreedte en scherpere pad volgen zonder overschrijding.

Omgevings- en betrouwbaarheidsfactoren

Industriële cellen stellen gewrichten bloot aan temperatuurschommelingen, stof en incidentele effecten. Selecteer afdichting en smering compatibel met de omgeving en onderhoudsplannen. Als de arm frequente gereedschapswijzigingen ervaart, overweeg dan een aanvullende veiligheidsmarge voor voorbijgaande knooppunten tijdens het docking. Voor verticale assen die tijdens het vermogensverlies belasting moeten vasthouden, integreren een rem of kies een reductor met een lage interne achtergrondbaarheid om de valafstand te beperken terwijl de rem ingaat.

Armgewricht nadrukvergelijking

Een selecteer een compacte harmonische reductor voor cobot Verbindingen

Veiligheid op menselijke schaal en de behoefte aan lichtgewicht transmissies

Collaboratieve robots delen werkplekken met mensen en geven dus prioriteit aan soepele, inherent veilige dynamiek. A compacte harmonische reductor voor cobot Levert een hoge vermindering van een kleine envelop, waardoor lichtgewicht armen worden geholpen die de traagheid beperken en energie -energie beperken. De soepele, bijna-nul spelingbetrokkenheid ondersteunt hoge-resolutie koppelschatting voor botsingsdetectie, terwijl compactheid actuatoren in staat om te worden gestopt in slanke linksprofielen die gemakkelijker te beschermen en rond zijn voor veiligheid.

Backdrivability en Force Control

Cobots profiteren van gewrichten die kunnen worden gedreven met een redelijk koppel, zodat het systeem onverwacht contact kan detecteren en reageren. Harmonische reducers variëren in duidelijke achtergrondbaarheid, afhankelijk van de verhouding en zegelwrijving; Het selecteren van matige verhoudingen en geoptimaliseerde smering helpt. Omdat cobots vaak met lagere snelheden lopen met frequente menselijke interactie, moeten thermische hoofdruimte en continu koppel - niet alleen piek - worden geverifieerd. Lage cogging-motoren in combinatie met reducers die sticing minimaliseren, verbeteren kleine krachtcontrole, waardoor conforme montage en handgeleidingsmodi mogelijk worden.

Payload, werkruimte en plichtscycli

Hoewel collaboratieve payloads bescheiden kunnen zijn, kunnen lange uithoeken en uitgebreide horizontale poses nog steeds een zinvol zwaartekrachtkoppel genereren. De reducer moet de grootte zijn voor de slechtste houding, terwijl de verantwoording voor veiligheidsfuncties zoals vermogen en krachtbeperking die maximaal toegestane snelheden kunnen afdwingen. Ontwerpers moeten gemeenschappelijke taken modelleren - picking, machinaal verzorgen, lichte schroevendragen - om het echte RMS -koppel te bepalen en ervoor te zorgen dat de thermische beoordeling van de reducer niet wordt overschreden tijdens continue samenwerkingsbewerking.

Cobot-gerichte overwegingen versus algemene industriële armen

Beslissingsraamwerk: Harmonisch reductiemiddel versus planetaire versnellingsbak

Het vergelijken van architecturen in de statistieken die ertoe doen

Zowel spanningsgolf als planetaire transmissies kunnen hoge verhoudingen en koppeldichtheid opleveren, maar hun gedrag verschilt op manieren die de geschiktheid van toepassing beïnvloeden. Harmonische eenheden benadrukken ultra-lage terugslag, compacte axiale lengte en hoge enkele fase verhoudingen, waardoor ze uitstekend zijn voor precisievoegen en compacte polsen. Planetaire fasen bieden doorgaans hogere invoersnelheidcapaciteit, sterke schokweerstand en zeer goede efficiëntie bij matige verhoudingen, wat aantrekkelijk kan zijn voor continue rotatie-assen en krachtige spillen. Bij het evalueren Harmonisch reductiemiddel versus planetaire versnellingsbak Opties, weeg de stabiliteit van de speling over het leven, torsiestijfheid, ruis, smeerintervallen en de thermische voetafdruk van uw werkcyclus.

Side-by-side vergelijkingstabel

Kiezen met intentie, geen gewoonte

Als uw KPI herhaalbare nauwkeurigheid is met minimale naleving, a Precisie -harmonische reducer lage terugslag Configuratie biedt duidelijke voordelen. Als uw KPI continue snelle rotatie en veerkracht tegen repetitieve schokken is, kan een planetaire fase eenvoudiger zijn. Veel systemen combineren beide: harmonisch bij de pols voor nauwkeurigheid en planetaire op eerdere assen voor stroomdoorvoer. Begin met meetbare vereisten, geen oudere keuzes.

Alles bij elkaar zetten: selectie, integratie en levensduur

Een praktische checklist voor first-pass selectie

• Definieer uitgangskoppel: piek en RMS, inclusief veiligheidsfactoren.
• Stel nauwkeurigheidsdoelen in: toegestane speling, torsiestijfheid, herhaalbaarheid.
• Kies verhouding via Harmonische reductiekoppelberekening en motor matching.
• Controleer de invoersnelheidslimieten, toegestane overhangbelastingen en het dragen van levensduur.
• Bevestig de thermische stijging tijdens de dienstcyclus; Plan warmtepaden en montage.
• Backdrivability en naleving van kracht-gecontroleerde taken beoordelen in een compact harmonisch reductieman voor Cobot or a Harmonisch reductiemiddel voor robotarm .

Integratie Opmerkingen die de nauwkeurigheid beschermen

Montage gezichten moeten plat en co-axiaal zijn; Zelfs kleine verkeerde uitlijningen kunnen lagers vooraf laden en de flexspline vervormen, het leven afnemen. Gebruik aanbevolen boutmoeders en sequentiepatronen. Vermijd het verzenden van externe schok door de behuizing door waar mogelijk te ontkoppelen. Voor kabelbeheer, routeflexecties om toegevoegde wrijvingsmorques te minimaliseren die delicate botsingsdetectiedrempels zouden maskeren.

Onderhoudspraktijken die in de loop van de tijd laag blijven

Gebruik de opgegeven smeermiddel- en vulintervallen; Overmatig of onverenigbaar vet kan de temperatuur verhogen en de efficiëntie verminderen. Temperatuur volgen tijdens lange cycli; Als de behuizing heter is dan verwacht, bezoek dan de veronderstellingen van de dienstcyclus, de luchtstroom van de omgeving of de ratio -selectie opnieuw. Meet periodiek statische stijfheid en positioneringsfout op een testarmatuur; Stijgende naleving kan waarschuwen voor slijtage voordat het de productiekwaliteit beïnvloedt.
