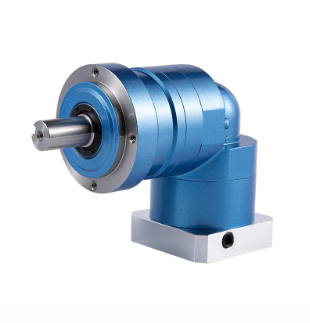

Een uitgebreide gids voor planetaire tandwielreductoren: van werkingsprincipes tot praktische toepassingen

Inleiding: Waarom planetaire tEnwielreductoren zo belangrijk zijn

Planetaire tandwielreductoren zijn een compact en zeer efficiënt type transmissiesysteem. Ze spelen een cruciale rol in moderne industriële toepassingen, van industriële automatisering en robotica tot medische apparatuur en daarbuiten. Dit artikel geeft een diepgaande duik in de technologie, legt uit hoe ze werken, hoe je de juiste selecteert en waar je op moet letten bij het kiezen van een merk.

Diepgaande analyse van de werkingsprincipes van planetaire tandwielreductoren

De kernaantrekkingskracht van een planetaire tandwielreductor ligt in de unieke interne structuur en nauwkeurige beweging. Dankzij dit ontwerp kan hij een hoge overbrengingsverhouding bereiken en een aanzienlijke hoeveelheid koppel leveren in een zeer kleine ruimte.

1.1 Structuur: zonnewiel, planeetwiel en ringwiel

Het systeem bestaat voornamelijk uit drie hoofdcomponenten die samenwerken om snelheidsreductie en koppelversterking te bereiken.

• Zonneuitrusting: Gelegen in het centrum is dit de ingang einde van het systeem. Het ontvangt stroom van een motor en drijft de omringende planeetwielen aan, net zoals de zon de planeten in ons zonnestelsel aandrijft.
• Planeet versnellingen: Deze tandwielen draaien rond het centrale zonnewiel. Normaal gesproken zijn er drie tot vijf, gemonteerd op een onderdeel dat a planeet drager . Ze draaien niet alleen om hun eigen as, maar draaien ook rond het zonnewiel, waaraan het systeem zijn naam dankt.
• Ringuitrusting: Dit is een buitenste, cirkelvormige component met interne tanden. Bij de meeste toepassingen blijft het ringwiel bestaan stationair en fungeert als het spoor voor de planeet die zich in een baan om de aarde beweegt.

1.2 De unieke beweging van "baan" en "rotatie"

Wanneer het zonnewiel stroom krijgt, grijpt het in en drijft het alle planeetwielen aan. Omdat de planeetwielen ook in ingrijping zijn met het stationaire ringwiel, worden ze gedwongen om zowel om hun eigen as te draaien als tegelijkertijd in een baan om het zonnewiel te draaien.

Deze ronddraaiende beweging dwingt de planeet drager -dat is de uitgang einde van het systeem – om met een veel lagere snelheid te roteren dan de invoer. De hogesnelheidsbeweging van de invoer wordt dus omgezet in een uitvoer met een lagere snelheid en een hoger koppel, waardoor het doel van snelheidsreductie wordt bereikt.

1.3 Hoe ze hoge overbrengingsverhoudingen en een hoog koppel bereiken

De sleutel tot de hoge prestaties van de planetaire tandwielreductor ligt in het transmissiepad en de unieke structuur. Het snelheidsverschil tussen het zonnewiel en de planeetwieldrager resulteert in een aanzienlijke overbrengingsverhouding.

Dit ontwerp verdeelt het koppel ook tegelijkertijd over meerdere planeetwielen. Hierdoor kan het systeem een ​​veel zwaardere belasting aan dan een traditioneel versnellingssysteem van vergelijkbare grootte. Het coaxiale ontwerp, waarbij de ingaande en uitgaande assen op dezelfde as liggen, maakt het verloopstuk compact en ruimtebesparend, wat van cruciaal belang is voor veel miniatuur- en hogeprecisietoepassingen.

Toepassingen en voorbeelden van microplanetaire tandwielreductoren

Vanwege hun compacte formaat, hoge efficiëntie en precisie zijn micro-planetaire tandwielreductoren essentiële componenten in moderne automatiserings- en precisiemachines.

2.1 Industriële automatisering: collaboratieve robots en AGV-voertuigen

In de industriële automatisering worden deze verloopstukken gebruikt in de verbindingen van collaboratieve robots voor nauwkeurige bewegingscontrole en een hoog koppel. Hun hoge nauwkeurigheid en lage speling zijn van cruciaal belang voor het garanderen van een veilige mens-robotinteractie en voor het voltooien van complexe taken.

In AGV (automatisch geleid voertuig) systemen, micro-reductoren drijven de wielen aan en zorgen voor een soepele en nauwkeurige navigatie. Hun compacte formaat zorgt voor een gemakkelijke integratie in het chassis van het voertuig, terwijl hun hoge laadvermogen ervoor zorgt dat de AGV materialen efficiënt kan transporteren.

2.2 Medische hulpmiddelen: chirurgische robots en revalidatieapparatuur

Het medische vakgebied vereist extreem hoge precisie en betrouwbaarheid. In chirurgische robots Micro-reductoren maken de kleine, nauwkeurige bewegingen van chirurgische instrumenten mogelijk, waardoor artsen ingewikkelde operaties met grotere nauwkeurigheid kunnen uitvoeren. Hun hoge koppel en nulspeling garanderen stabiliteit en veiligheid tijdens procedures.

In revalidatie apparaten Net als aangedreven exoskeletten bieden micro-reductoren gecontroleerde hulp aan patiënten en helpen ze met hersteloefeningen. Hun lichte gewicht en hoge precisie bieden patiënten een veiligere en comfortabelere ervaring.

2.3 Consumentenelektronica: slimme apparaten voor thuisgebruik en drone-cardanische ophangingen

Micro-reductiemiddelen hebben ook hun weg gevonden naar alledaagse consumentenproducten. In sommige gevallen sturen ze bijvoorbeeld de mechanismen aan slimme apparaten voor thuis , zoals automatische zonwering of slimme sloten, die voldoende koppel bieden in een zeer klein pakket.

In drone-cardanische ophangingen Ze regelen de pitch en yaw van de camera en zorgen ervoor dat de camera zelfs tijdens snelle vluchten stabiel blijft, waardoor vloeiende, trillingsvrije beelden worden vastgelegd.

Professionele selectiegids: Berekeningen van planetaire tandwielreductoren

Het kiezen van de juiste planetaire tandwielreductor is cruciaal voor de prestaties en levensduur van een systeem. Het vereist een nauwgezet proces van berekening en overweging van verschillende sleutelfactoren.

3.1 Belangrijkste parameters: koppel, verhouding, radiale en axiale kracht

Voordat u een selectie maakt, moet u verschillende kritische parameters definiëren:

• Koppel: Dit is de belangrijkste factor. Het omvat beide nominaal uitgangskoppel and maximale momentane koppel . Het nominale koppel is wat het reductiemiddel continu aankan. Het maximale momentane koppel, dat optreedt tijdens het starten of remmen, kan meerdere malen hoger zijn en er moet rekening mee worden gehouden.
• Verhouding: The gear ratio is the ratio of the input speed to the output speed. It is calculated as $i = n_{motor} / n_{out}$, where $n_{motor}$ is the motor’s speed and $n_{out}$ is the desired output speed.
• Radiale en axiale kracht: De radiale kracht staat loodrecht op de uitgaande as, terwijl de axiale kracht evenwijdig is. Als deze krachten de limieten van het verloopstuk overschrijden, kunnen ze voortijdige slijtage van de lagers veroorzaken.

3.2 Selectiestappen: een stapsgewijze handleiding

Een robuust selectieproces kan toekomstige apparatuurstoringen voorkomen.

1. Bepaal het werk- en piekkoppel: Bereken eerst het koppel dat nodig is voor normaal bedrijf en bepaal vervolgens het maximale momentane koppel dat kan optreden tijdens het opstarten of een noodstop.
2. Bereken de vereiste verhouding: Gebruik het motortoerental en het gewenste uitgangstoerental om de benodigde overbrengingsverhouding te vinden.
3. Controleer radiale en axiale krachten: Bereken de krachten die door de belasting worden gegenereerd en zorg ervoor dat deze binnen de limieten liggen die zijn gespecificeerd in het technische gegevensblad van de reductor.
4. Houd rekening met montage- en maatbeperkingen: Controleer ten slotte of de maat, het gewicht en de montageconfiguratie van het gekozen model compatibel zijn met uw bestaande apparatuur.

3.3 Algemene formules en hulpmiddelen

• Koppelformule: $T = P / \omega$ ($P$ is vermogen, $ω$ is hoeksnelheid, waarbij $ω = 2πn/60$).
• Online selectietools: Veel technische websites bieden online tools waarmee u geschikte modellen kunt vinden door simpelweg uw parameters in te voeren. Hoewel dit handig is voor de eerste screening, controleer altijd nogmaals de officiële datasheet van het product.

Diepgaande blik op de structuur en technische details

Om de prestatie- en onderhoudsbehoeften van een planetaire tandwielreductor echt te begrijpen, is een diepe duik in de interne structuur essentieel.

4.1 Gedetailleerde analyse: zonnewiel, planeetdrager en ringwiel

Om dit transmissiesysteem duidelijker te begrijpen, kunt u beginnen met de functie en het productieproces van de kerncomponenten.

• Zonneuitrusting: Als invoer is de precisie van cruciaal belang voor de soepele werking van het systeem. Het is doorgaans gemaakt van hoogwaardig gelegeerd staal en heeft een warmtebehandeling ondergaan voor verbeterde hardheid en slijtvastheid.
• Planeet vervoerder: Dit onderdeel ondersteunt de planeetwielen en bepaalt de output van het systeem. Het moet zeer stijf en stabiel zijn om verplaatsing of trillingen te voorkomen, en de productieprecisie heeft rechtstreeks invloed op de uitvoernauwkeurigheid van het verloopstuk.
• Ringuitrusting: Het binnenste tandprofiel van het ringwiel moet met uiterste precisie worden vervaardigd. De maattoleranties beïnvloeden rechtstreeks de verzet , wat een sleutelfactor is in de algehele transmissienauwkeurigheid van het verloopstuk.

4.2 Gearing: hoe precisie en efficiëntie worden bereikt

• Verzet: Dit is de kleine rotatiehoek in de ingaande as voordat de uitgaande as begint te bewegen. Geen of weinig speling is een sleutelindicator voor een uiterst nauwkeurig verloopstuk. Om de speling te minimaliseren, gebruiken fabrikanten uiterst nauwkeurige processen, zoals het slijpen en vormen van tandwielen.
• Betrokkenheid met meerdere tanden: In tegenstelling tot traditionele versnellingsbakken schakelen planetaire tandwielreductoren in meerdere planeetwielen met het zonnewiel en het ringwiel tegelijkertijd. Dit ontwerp verdeelt het koppel over verschillende versnellingen, waardoor het draagvermogen en de schokbestendigheid van het systeem aanzienlijk worden vergroot. Dit is de reden waarom planetaire tandwielreductoren een hoog koppel kunnen bereiken in zo’n compact formaat.

Merkvergelijking en aankoopadvies

Zodra u de technologie begrijpt, is de volgende stap het kiezen van het juiste model. De markt biedt een breed scala aan merken, van internationale leiders tot binnenlandse fabrikanten.

5.1 Internationale versus binnenlandse merken: een vergelijking

• Internationale merken: Ze hebben over het algemeen een lange geschiedenis van technische expertise en uitmuntende productie. Hun producten staan ​​bekend om hun hoge precisie, lange levensduur en betrouwbaarheid, vooral op gebieden als weinig speling en stille werking. Hoewel ze vaak uitgebreide technische ondersteuning bieden, zijn ze doorgaans duurder en hebben ze langere doorlooptijden.
• Binnenlandse merken: De afgelopen jaren hebben binnenlandse merken aanzienlijke technologische vooruitgang geboekt. Hun producten bieden vaak vergelijkbare prestaties voor de meeste industriële toepassingen en zijn een uitstekende optie voor projecten met budgetbeperkingen of strakke deadlines.

5.2 Hoe u het juiste merk voor u kiest

De beste keuze hangt af van de specifieke behoeften van uw project.

• Voor uiterst nauwkeurige toepassingen: Als uw project zich op een gebied als robotica of medische apparatuur afspeelt, geef dan prioriteit aan een internationaal merk dat bekend staat om zijn betrouwbaarheid en precisie, zelfs als dit hogere kosten met zich meebrengt.
• Voor kostengevoelige projecten: Als uw toepassing zich in de algemene automatisering of productie bevindt, waarbij een goede balans tussen prestaties en prijs van cruciaal belang is, kan een kwalitatief hoogstaand huismerk een uitstekende keuze zijn.

Uw uiteindelijke beslissing moet in evenwicht zijn prestaties, prijs, levertijd en after-sales service . Het zorgvuldig doornemen van de technische datasheet van een product en het communiceren met leveranciers zijn cruciale stappen bij het maken van een verstandige keuze.

Conclusie: Samenvatting en Outlook

The planetaire tandwielreductor , met zijn unieke coaxiale ontwerp, hoge koppeldichtheid en uitzonderlijke transmissienauwkeurigheid, is een onmisbaar onderdeel in de moderne industrie. Naarmate slimme productie vordert, zal de vraag naar nog nauwkeurigere, compactere en efficiëntere tandwielreductoren alleen maar groeien. Het begrijpen van de principes en selectiemethoden ervan is de sleutel tot het benutten van deze technologie voor toekomstige innovatie.
