De ultieme gids voor planetaire versnellingsbakken met hoog koppel: ontwerp, voordelen en toepassingen

In de wereld van nauwkeurige bewegingscontrole en krachtoverbrenging zijn weinig componenten zo kritisch en veelzijdig als de planetaire versnellingsbak met hoog koppel . Deze versnellingsbakken staan ​​bekend om hun uitzonderlijke koppeldichtheid, stijfheid en nauwkeurigheid en vormen de ruggengraat van veeleisende industriële toepassingen. Deze uitgebreide gids gaat dieper in op de technische principes, de belangrijkste voordelen en selectiecriteria voor planetaire versnellingsbakken, met de nadruk op oplossingen met een hoog koppel voor de meest uitdagende taken.

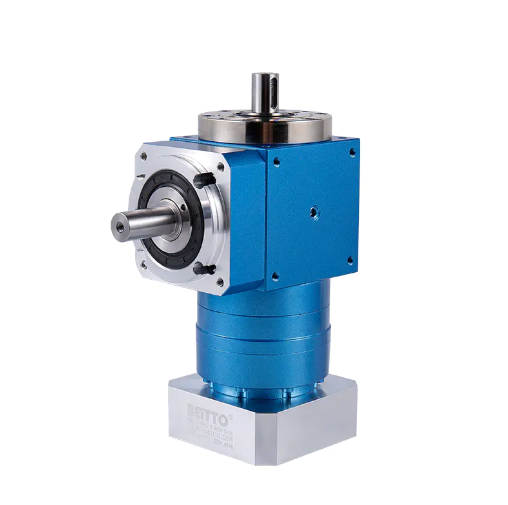

Inzicht in de planetaire versnellingsbakarchitectuur

In de kern bestaat een planetair tandwielsysteem uit drie hoofdcomponenten die concentrisch zijn gerangschikt en die een zonnestelsel nabootsen. Dit unieke ontwerp is de bron van zijn opmerkelijke mogelijkheden.

Kerncomponenten en hun functie

• Zonneuitrusting: De centrale versnelling, die doorgaans de invoeraansturing is.
• Planeet versnellingen: Meerdere tandwielen die rond het zonnewiel draaien en ingrijpen in zowel de zon als het ringwiel.
• Planeet vervoerder: Houdt de planeetwielen op hun plaats en dient vaak als output, waardoor het vermenigvuldigde koppel wordt geleverd.
• Ringtandwiel (EENnnulus): De buitenring met naar binnen gerichte tanden die het hele systeem omsluit, wordt meestal stationair gehouden of gebruikt als alternatieve uitgang.

Hoe koppelvermenigvuldiging wordt bereikt

De kracht van het planetaire ontwerp ligt in het vermogen om de belasting over meerdere planeetwielen te verdelen. Deze verdeling van de belasting zorgt ervoor dat een compacte vormfactor enorme krachten kan verwerken. Wanneer er koppel wordt uitgeoefend op het zonnewiel, drijft dit de planeetwielen aan, die vervolgens langs het stationaire ringwiel "lopen". Deze actie zorgt ervoor dat de planeetdrager met een lagere snelheid roteert, maar met een aanzienlijk verhoogd koppel. De reductieverhouding wordt bepaald door het aantal tanden op de zon, de planeten en het ringwiel. Zoals opgemerkt in teksten over werktuigbouwkunde, is de fundamentele formule voor de verhouding van een eenvoudige planetaire verzameling (met een vast tandwiel) 1 (ringtanden / zonnetanden), wat de hoge verhoudingen verklaart die in één fase haalbaar zijn [1].

Belangrijkste voordelen van planetaire versnellingsbakken met hoog koppel

Het kiezen van een planetaire versnellingsbak boven andere typen, zoals ontwerpen met parallelle assen of wormwielkasten, biedt een aantal duidelijke voordelen voor toepassingen met hoge prestaties.

Kritieke voordelen in scenario's met veel vraag:

• Uitzonderlijke koppel-volumeverhouding: De verdeling van de belasting over meerdere planeten zorgt voor een veel hoger koppel in een kleiner, ruimtebesparend pakket vergeleken met andere typen tandwielen.
• Hoge precisie en lage speling: Precisieproductie leidt tot minimale hoekverplaatsing tussen invoer en uitvoer onder belasting, cruciaal voor robotica en geautomatiseerde positioneringssystemen.
• Superieure stijfheid en torsiestijfheid: Het coaxiale ontwerp en de meerdere contactpunten zorgen voor een uitstekende weerstand tegen draaien onder belasting, waardoor een nauwkeurige bewegingsoverdracht wordt gegarandeerd.
• Hoog rendement: Met rendementen die vaak hoger zijn dan 97% per trap, minimaliseren planetaire tandwielkasten het vermogensverlies, waardoor de warmteontwikkeling en de operationele kosten worden verlaagd.

Voor ingenieurs is het begrijpen van de afwegingen tussen verschillende versnellingsbakarchitecturen essentieel. Een directe vergelijking verduidelijkt het planetaire voordeel:

Gemeenschappelijke uitdagingen en technische overwegingen aanpakken

Hoewel planetaire versnellingsbakken robuust zijn, zijn hun prestaties en levensduur afhankelijk van het aanpakken van specifieke ontwerp- en operationele uitdagingen.

Warmteafvoer overwinnen bij toepassingen met hoog koppel

Continu gebruik onder hoge belasting genereert aanzienlijke warmte. Effectief thermisch beheer is geen optie maar noodzaak. Geavanceerde ontwerpen omvatten functies zoals geïntegreerde koelvinnen, geoptimaliseerde smeertrajecten en het gebruik van hoogwaardige synthetische smeermiddelen. Bijvoorbeeld bij het specificeren van een versnellingsbak voor planetaire tandwielaandrijvingen met hoog koppel en continu gebruik moeten ingenieurs het thermische vermogen berekenen om ervoor te zorgen dat de unit de warmte net zo effectief kan afvoeren als het koppel overbrengt.

Zorgen voor duurzaamheid en een lange levensduur

Duurzaamheid is van het grootste belang, vooral in zware omstandigheden. De sleutel tot een lange levensduur is de kwaliteit van de bewerking van de tandwieltanden, de keuze van de lagers en de integriteit van de behuizing. Het nauwkeurig slijpen van de tandwieltanden om een ​​perfect profiel te bereiken, vermindert spanningsconcentraties en minimaliseert slijtage. Bovendien is de selectie van lagers die zowel radiale als axiale belastingen van de planetaire tandwielen aankunnen, van cruciaal belang. Een versnellingsbak gebouwd voor zware planetaire tandwielkasten voor industriële automatisering zijn vaak voorzien van gecarbureerde en geharde tandwielen, lagers met een grote capaciteit en robuuste, afgedichte behuizingen om verontreinigingen uit te sluiten.

De optimale reductieverhouding selecteren

De reductieverhouding heeft een directe invloed op de uitgangssnelheid, het koppel en de systeemtraagheid. Een meertraps planetaire versnellingsbak maakt extreem hoge verhoudingen mogelijk (bijvoorbeeld 100:1 of meer) terwijl het compacte formaat behouden blijft. Het selecteren van de juiste verhouding houdt in dat de bedrijfssnelheid van de motor in evenwicht wordt gebracht met het gewenste uitgangstoerental en koppel. Het is een cruciale stap bij het ontwerpen van systemen zoals planetaire tandwielsystemen met lage speling en hoog koppel voor precisie-indexering of robotarmen, waarbij dynamische respons en positionele nauwkeurigheid van elkaar afhankelijk zijn.

Duik diep in specifieke toepassingsdomeinen

De unieke eigenschappen van planetaire tandwielkasten met hoog koppel maken ze onmisbaar in een breed spectrum van industrieën.

Robotica en geautomatiseerde machines

In de robotica zijn precisie, compactheid en betrouwbaarheid niet onderhandelbaar. Planetaire tandwielkasten zijn de voorkeursoplossing voor robotgewrichtaandrijvingen, omdat ze het hoge koppel leveren dat nodig is om manipulatoren te bewegen, terwijl de nauwkeurige positiecontrole behouden blijft. Hun lage speling is essentieel voor herhaalbare nauwkeurigheid. Daarom staan zij centraal planetaire tandwielkasten met hoog koppel voor robotarmen , waardoor soepele, krachtige en nauwkeurige bewegingen mogelijk zijn bij assemblage-, las- en materiaalbehandelingsrobots.

Hernieuwbare energiesystemen

De duurzame energiesector kent enkele van de meest veeleisende bedrijfsomstandigheden. In de pitch- en yaw-controlesystemen van windturbines moeten tandwielkasten bestand zijn tegen enorme en variabele belastingen en barre weersomstandigheden, en moeten ze gedurende tientallen jaren minimaal onderhoud vergen. Planetaire versnellingsbakken zijn met hun hoge koppelcapaciteit en duurzaamheid bij uitstek geschikt voor deze taken. Dankzij hun ontwerp kunnen ze de enorme krachten die betrokken zijn bij het afstellen van turbinebladen efficiënt overbrengen en controleren.

Mobiele en offroad-uitrusting

Voor graafmachines, kranen en andere zware machines zijn vermogensdichtheid en robuustheid van cruciaal belang. Planetaire tandwielen worden vaak gebruikt in wielaandrijvingen en draaikransen binnen deze machines. Hun vermogen om schokbelastingen aan te kunnen en een hoog koppel te leveren in een compacte behuizing is ongeëvenaard. Wanneer geïntegreerd in planetaire versnellingsbakken voor mijnbouw- en bouwmachines Ze zijn ontworpen met verbeterde afdichtings- en corrosieweerstand om betrouwbaar te presteren in stoffige, natte en schurende omgevingen.

Innovatie en de toekomst van planetaire tandwieltechnologie

Het streven naar hogere prestaties blijft innovatie stimuleren. Het onderzoek is gericht op gebieden als geavanceerde materialen (bijvoorbeeld composieten en zeer sterke legeringen), eigen warmtebehandelingsprocessen en ultraprecieze productietechnieken. Bovendien wordt de integratie van sensoren voor conditiebewaking en voorspellend onderhoud een standaardfunctie in de ‘slimme’ versnellingsbakken van de volgende generatie. Deze ontwikkelingen zijn erop gericht de grenzen van wat mogelijk is te verleggen planetaire versnellingsbak met hoog koppel prestaties, wat leidt tot een nog grotere efficiëntie, een langere levensduur en slimmere integratie in onderling verbonden industriële systemen [2].

Het selecteren van de juiste planetaire versnellingsbak met hoog koppel: een praktische gids

Het maken van de juiste selectie impliceert een systematische evaluatie van de eisen van uw toepassing aan de hand van de specificaties van de versnellingsbak.

Kritieke parameters om te evalueren

• Nominaal koppel en piekkoppel: Zorg ervoor dat het nominale koppel van de versnellingsbak voldoet aan uw continue belasting en dat het maximale koppel groter is dan de verwachte schokbelastingen.
• Reductieverhouding: Zorg ervoor dat de verhouding overeenkomt met het gewenste uitgangstoerental en koppel, rekening houdend met de eigenschappen van de motor.
• Speling: Geef een spelingwaarde op die voldoet aan de precisiebehoeften van uw toepassing (bijvoorbeeld <5 boogminuut voor zeer nauwkeurige automatisering).
• Ingangs-/uitgangsconfiguratie: Controleer of de astypen (met spie, spline), maten en montage-interface (flens, voet) compatibel zijn.
• Milieubeoordelingen: Controleer de IP-classificaties (Ingress Protection) voor stof- en waterbestendigheid en zorg ervoor dat het bedrijfstemperatuurbereik geschikt is.

Veelgestelde vragen (FAQ)

1. Wat maakt een planetaire versnellingsbak tot een "hoog koppel"?

A planetaire versnellingsbak met hoog koppel is speciaal ontworpen om een uitzonderlijk hoog uitgangskoppel te leveren in verhouding tot zijn formaat. Dit wordt bereikt door nauwkeurig bewerkte, geharde tandwieltanden, geoptimaliseerde lageropstellingen en vaak meerdere tandwieltrappen om het koppel effectief te vermenigvuldigen binnen een compacte behuizing.

2. Hoe weet ik of ik een spelingarm model nodig heb?

U heeft een nodig planetair tandwielsysteem met lage speling en hoog koppel als uw toepassing precieze positionering, herhaaldelijk indexeren of snelle omkering van beweging omvat. Voorbeelden zijn onder meer robotarmen, CNC-draaitafels en precisie-automatiseringsfasen waarbij zelfs kleine positioneringsfouten onaanvaardbaar zijn.

3. Kunnen planetaire tandwielkasten continu, zwaar gebruik aan?

Ja, maar ze moeten er specifiek voor ontworpen zijn. Zoek naar versnellingsbakken waarvoor deze op de markt zijn planetaire tandwielaandrijvingen met hoog koppel en continu gebruik . De belangrijkste kenmerken zijn onder meer een robuust thermisch beheer (koelvinnen, efficiënte smering), hoogwaardige lagers en tandwielen die zijn ontworpen voor een langere levensduur onder constante belasting.

4. Waarom zijn planetaire tandwielkasten zo gebruikelijk in de robotica?

Hun hoge vermogensdichtheid maakt krachtige, compacte gewrichtsactuatoren mogelijk. De lage speling en hoge torsiestijfheid van planetaire tandwielkasten met hoog koppel voor robotarmen maken nauwkeurige en herhaalbare bewegingen mogelijk, wat de basis vormt voor de nauwkeurigheid en prestaties van robots.

5. Wat zijn de tekenen van slijtage of defecten aan een planetaire tandwielkast?

Veel voorkomende indicatoren zijn onder meer meer lawaai of trillingen, een stijgende bedrijfstemperatuur, zichtbare smeermiddellekken en een meetbare toename van de speling. Voor kritische apparatuur zoals zware planetaire tandwielkasten voor industriële automatisering Voor voorspellend onderhoud wordt het implementeren van een routinematig trillingsanalyse- en oliemonitoringprogramma aanbevolen.

De planetaire versnellingsbak met hoog koppel staat als een toppunt van mechanisch ontwerp en biedt een ongeëvenaarde combinatie van kracht, precisie en efficiëntie in een compact pakket. Van de precieze verbindingen van industriële robots tot de enorme aandrijflijnen van bouwmachines: zijn rol is onmisbaar. Terwijl industrieën aandringen op meer automatisering, hogere efficiëntie en robuustere apparatuur, zal de vraag naar geavanceerde planetaire tandwieloplossingen alleen maar groeien. Fabrikanten die baanbrekende R&D combineren met nauwgezette productieprocessen, zoals processen die zich houden aan strenge normen op het gebied van precisietechniek, staan ​​klaar om deze evolutie te leiden en de betrouwbare oplossingen voor krachtoverbrenging te leveren waar de moderne industrie van afhankelijk is.

Referenties

[1] J. Uicker, G. Pennock en J. Shigley, "Theory of Machines and Mechanisms", 5e druk, Oxford University Press, 2017. (Verklaring van fundamentele formules voor planetaire overbrengingsverhoudingen en kinematica).

[2] "Advances in Gear Design and Manufacturing", International Academy for Production Engineering (CIRP) Annals, vol. 68, nee. 2, 2019. (Overzicht van moderne materialen, productietechnieken en geïntegreerde sensortechnologieën in tandwielsystemen).
